Влијанието на обликот на брановидни бранови врз перформансите на производот на брановидни цевки со еден ѕид

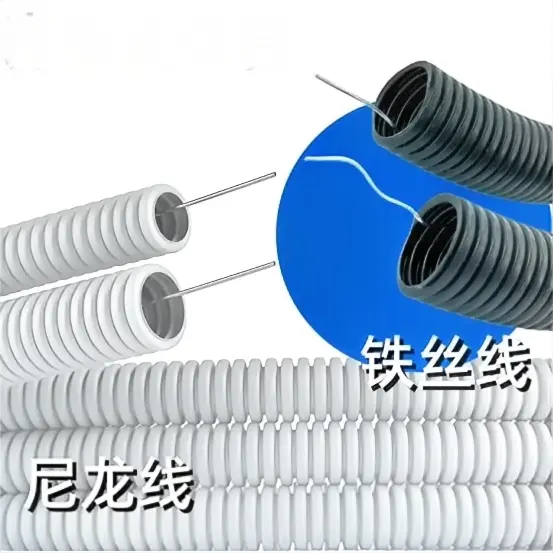

Брановидните цевки со еден ѕид нудат широка разновидност на примена поради нивниот уникатен структурен дизајн и својства на материјалот. Тие служат како идеални решенија за системи за одводнување во станбени и деловни згради, ефикасно канализирајќи ја дождовницата и отпадните води со оптимален капацитет на проток. Во сценаријата за управување со кабли, овие цевки функционираат како робусни заштитни цевки за електрични и комуникациски кабли, комбинирајќи ја издржливоста со флексибилните можности за инсталација. Лесната конструкција го минимизира напорот за ракување за време на инсталацијата, додека инхерентната отпорност на корозија обезбедува долгорочна стабилност на перформансите во различни услови на животната средина. Дополнително, нивната примена се протега и на земјоделските системи за наводнување, каде што тие ја олеснуваат прецизната дистрибуција на водата до земјоделските култури, зголемувајќи ја ефикасноста на наводнувањето и искористувањето на ресурсите.

Кога користимемашина за брановидни цевки со еден ѕидда се направи брановидни цевки, постојат различни видови на бранови сртот форма може да се направи во согласност со користење барања. Обликот на брановиот гребен служи како основен структурен параметар кој ја регулира вкочанетоста на прстенот, флексибилноста, отпорноста на удар, распределбата на напрегањето, перформансите на динамиката на течностите и ефикасноста на инсталацијата на брановидни цевки со еден ѕид.

1. Обликот на врвот на мејнстрим бранови и влијанието на основните перформанси

1. Трапезоиден бран (најчесто се користи во инженерството, со околу 76%)

· Карактеристиките на структурата се како што следува: гребенот е рамен, страничниот ѕид е наклонет, а коритото е главно заоблено.

· Влијание врз перформансите

o Висока периферна вкочанетост: големата потпорна површина на врвната рамнина на бранот обезбедува силна отпорност на радијалните сили на притисок, што овозможува реализација на степени со висока вкочанетост (SN4–SN16).

o Концентрација на стрес: Концентрацијата на стрес лесно се појавува на остриот агол на врвот на бранот, максималниот измерен стрес може да достигне 2,3 пати од просечниот стрес, а пукањето од замор е лесно при долгорочно оптоварување.

o Отпорноста на удар е генерално слаба: остриот агол има слаба апсорпција на енергијата од ударот, а јачината на ударот на едноставно поддржаниот зрак е обично мала.

o Економија: висока структурна ефикасност, помала потрошувачка на материјал при иста вкочанетост.

· Сценарија за примена: Конвенционални проекти со високи барања за вкочанетост, како што се општинско одводнување, испуштање отпадни води и комуникациски кабли.

2. Кружен лак / синусен бран

· Карактеристиките на структурата се непречено преминување на врвот на бранот и долината без остар агол.

· Влијание врз перформансите

o Дистрибуцијата на напрегањето е униформа: нема точки на концентрација на стрес, одлична отпорност на замор и пукнатини, долг работен век.

o Добра флексибилност: силна способност за аксијална и периферна деформација, добра способност за прилагодување на нерамномерно населување на темелите.

o Ефикасност на ниска вкочанетост: При иста употреба на материјал, вкочанетоста на прстенот е помала од онаа на трапезоидниот бран, што бара дополнителна дебелина на ѕидот или компензација на висината на бранот, што ги зголемува трошоците.

o Површината за контакт на врвот на бранот е мала, а локалната компресија лесно може да биде конкавна.

· Сценарија за примена: мека основа на почва, конструкција без ровови, често свиткување на трасата на кабелот и привремено одводнување.

3. Бран во форма на буквата У

· Карактеристиките на структурата се како што следува: гребенот е нежен, коритото е голем лак и целата форма е блиску до правоаголник со заоблени агли.

· Влијание врз перформансите

o Сеопфатната изведба е избалансирана: ја има ригидноста на трапезоиден бран и флексибилноста на кружниот бран, а распределбата на стресот е порамномерна.

o Одлични перформанси на течност: мазен внатрешен ѕид, мала отпорност на течности, силна способност за самочистење и отпорност на акумулација на кал.

o Стабилна инсталација: големата површина за контакт на надворешната површина го спречува тркалањето за време на инсталацијата, олеснувајќи ја сигурната конструкција.

· Применливи сценарија: одводнување на обработливо земјиште, собирање на дождовница и општински цевководи со умерени оптоварувања.

4. Бран во форма на V

· Структурни карактеристики: остри гребени, тесни корита и мали странични агли на ѕидовите.

· Влијание врз перформансите

o Висока локална вкочанетост: врвот на бранот има силна способност против пункција и против удар, што е погодно за пренесување цврсти честички.

o Исклучително слаба флексибилност: тешко се свиткува аксијално и склони кон фрактури на точката на свиткување.

o Концентрацијата на стресот е сериозна, а пукнатината лесно се појавува при остриот агол на врвот и долината на бранот, така што дебелината на ѕидот треба да се згусне за да се компензира.

· Сценарија за примена: транспорт на остатоци од индустриски отпад, одвод на рудници и посебни работни услови отпорни на удари.

5. Композитен/закривен бран (на пр., S-Rib)

· Карактеристиките на структурата се микро-лак на врвот на гребенот на бранот и преминот на искривувањето на страничниот ѕид, кои ги комбинираат предностите на трапезоидниот и кружниот бран.

· Влијание врз перформансите

o Заедничко подобрување: додека се одржува висока вкочанетост на прстенот (на пр., SN8), јачината на удар на едноставно поддржаните греди може да се зголеми за над 20%.

o Оптимизација на стресот: елиминирањето на острите агли значително ја намалува концентрацијата на стресот и ја подобрува долгорочната сигурност.

o Трошокот е поголем поради сложениот калап и процес.

· Применливи сценарија: општински проекти со високи стандарди, дигалка на цевки без ровови и закопани цевководи на долги растојанија.

II. Систематско влијание на брановата форма врз критичните перформанси

III. Основни принципи на избор на модел

1. Приоритет на вкочанетост: тежок товар, длабоко закопување, сценарија со висока почва → изберете трапезоиден бран или композитен бран.

2. Флексибилен приоритет: мека почва, чувствителна на населби, без ископување → изберете лак бран или бран во форма на буквата У.

3. Приоритет на течност: одвод, испуштање отпадни води и заштита од затнување → изберете бранови или лак во форма на буквата У.

4. Приоритет на отпорност на удар: пренесете смеса од цврста течност, моја, индустрија → изберете V-бран или композитен бран.

5. Приоритет на трошоците: се претпочита конвенционален општински и навој → трапезоиден бран.

IV. Синергистички ефекти на параметрите за поддршка на врвовите

Оптималната изведба на обликот на брановиот врв може да се постигне со координиран дизајн на висината на бранот, растојанието на брановите и дебелината на ѕидот.

· Висина на бранот: Колку е поголема висината на бранот, толку е поголема вкочанетоста на прстенот, но флексибилноста се намалува и материјалот се зголемува.

· Проредот на брановите: ако растојанието меѓу брановите е премало, аксијалната вкочанетост станува претерано висока, што е неповолно за прилагодување на населбите; ако растојанието меѓу брановите е преголемо, периферната потпора станува недоволна, што доведува до локално свиткување.

· Дебелина на ѕидот: за бранови со остри рабови (трапезоидна или V-облик), ѕидот треба да биде соодветно задебелен на брановиот врв за да се ублажи концентрацијата на стресот.
